Produktbeschreibung

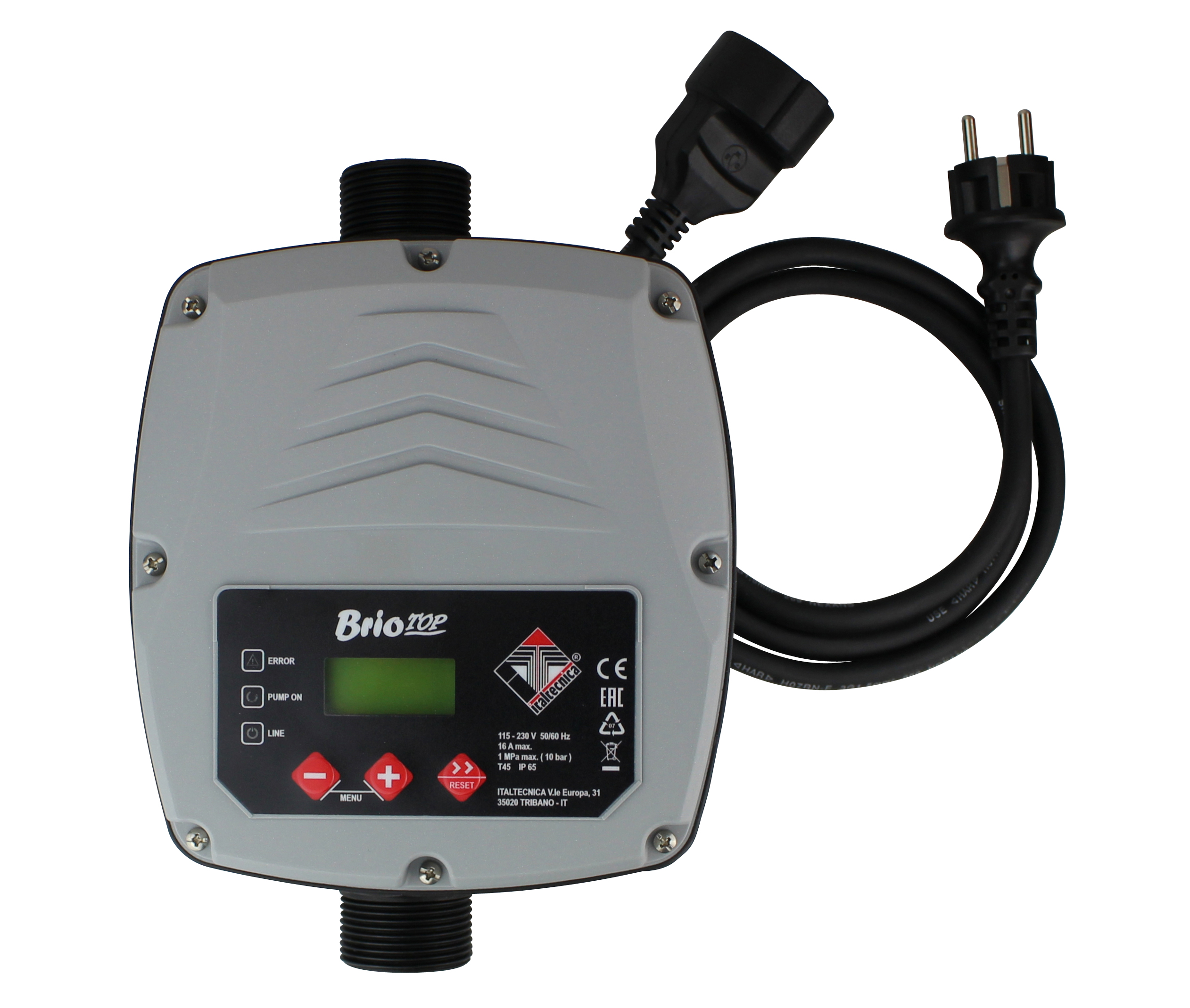

Die qualitativ hochwertige und zuverlässige Pumpensteuerung von der Firma Italtecnica aus Italien ist eine elektronische Kontrollvorrichtung für Einphasen-Elektropumpen, die den Start und den Stopp der Pumpe automatisch ermöglicht und sie schützt, wenn den Betrieb störende Bedingungen auftreten (Wassermangel, Motorenüberlastung, Eisgefahr). Der Einschaltdruck und Ausschaltdruck der Brio Top sind einstellbar. Die Brio Top kann in verschiedenen Anlagenvarianten eingesetzt werden. Der Einsatz mit einzelnen Elektropumpen, in einem Doppelpumpensystem, in dem sich die Pumpen automatisch abwechseln oder in Anreihung an eine Vorrichtung mit variabler Geschwindigkeit (Sirio, Sirio Entry) zur Ausführung der Pumpgruppen mit konstantem Druck sind möglich. Durch äusserst kompakte Bauweise ist die Pumpensteuerung überall leicht zu installieren.
Arbeitsweise der Pumpensteuerung
Brio Top ist für den Betrieb gemäß zwei verschiedenen Prinzipien programmierbar:
Modus P+F (Druck und Fluss) = in diesem Modus wird die Pumpe infolge der Druckverringerung gestartet, nachdem der eingestellte Mindestgrenzwert erreicht wurde (Pmin); die Pumpe funktioniert, bis die Wasserentnahme endet und der Fluss in der Vorrichtung null ist. In diesem Zustand entspricht der Druck in der Anlage der maximalen Förderhöhe der Pumpe.
Modus P+P (Druck + Druck) = in diesem Modus wird der Betrieb der Pumpe im Rahmen von zwei Druckniveaus geregelt (Pmin und Pmax); das Erreichen des unteren Druckgrenzwerts (Pmin) bestimmt den Start der Pumpe, während der Stopp am eingestellten oberen Grenzwert erfolgt (Pmax). In dieser Konfiguration ist die Anwendung eines entsprechend bemessenen Überlaufsgefäßes je nach Anforderung der Anlage und Pumpentyp unumgänglich.
In beiden Betriebsmodi schützt die Vorrichtung die Pumpe vor einem Trockenlauf über eine kombinierte Kontrolle des Flusses und des Drucks, wenn an der Ansaugung kein Wasser vorliegt. Der Doppelpumpenbetrieb ist nur im Modus "P+P" zugelassen.
- arbeitet sowohl in vertikaler als auch in horizontaler Lage
- der Einschaltdruck ist zwischen 0,5 - 8,0 bar einstellbar
- der Ausschaltdruck ist zwischen 0,8 - 9,0 bar einstellbar
- durch äußerst kompakte Bauweise ist die Pumpensteuerung überall leicht zu installieren
- automatisierter Start und Stopp der Elektropumpe
- Doppelpumpenbetrieb mit abwechselndem Betrieb
- leichte und präzise Einstellung des Betriebsdrucks über das Display
- Schutz vor Trockenlauf mit automatischem Reset
- Digitalanzeige des Drucks und des aufgenommenen Stroms im Display
- drei LED`s für den Betriebszustands (Netz, Fehler, Pumpe in Betrieb)
- Alarmhistorie
- Trockenlaufschutz
- Amperometrischer Schutz des Motors = Motorschutzschalter
- Schutz vor Überdruck
- Frostschutz
- Vorbeugung der Blockierung der mechanischen Pumpenteile
- Möglichkeit den Startkondensator der Pumpe in der Steuerung zu verbauen (bis zu einer Kondensatorgröße Länge 130 mm, Durchmesser 50mm)
